Трансформатор «устал»? разбираемся в насыщении сердечника и как его обнаружить

Приветствую всех, кто любит паять, конструировать и докапываться до самой сути электронных компонентов! Знакомая ситуация: вы собрали импульсный блок питания, всё рассчитали, но под нагрузкой что-то начинает странно пищать, греться, а ключевой транзистор внезапно отправляется в «кремниевый рай»? Или, может, ваш проект работает нестабильно, и вы грешите на всё, кроме маленькой, но очень важной детали? Часто виновником таких драм становится именно насыщение трансформатора. В этой статье мы с вами, как настоящие детективы, разберемся, что это за «зверь», почему он так опасен и, главное, как поймать его с поличным. А начнем мы с самого сердца любого преобразователя ведь именно качественный сердечник трансформатора определяет его характер и выносливость.

Что такое насыщение сердечника: когда «губка» уже полна

Давайте представим себе обычную кухонную губку. Она отлично впитывает воду, но до определённого предела. Когда она намокла полностью, лить на неё воду дальше бесполезно всё будет просто стекать мимо. Сердечник трансформатора ведёт себя очень похоже, только вместо воды у него магнитный поток, а вместо крана ток в обмотке.

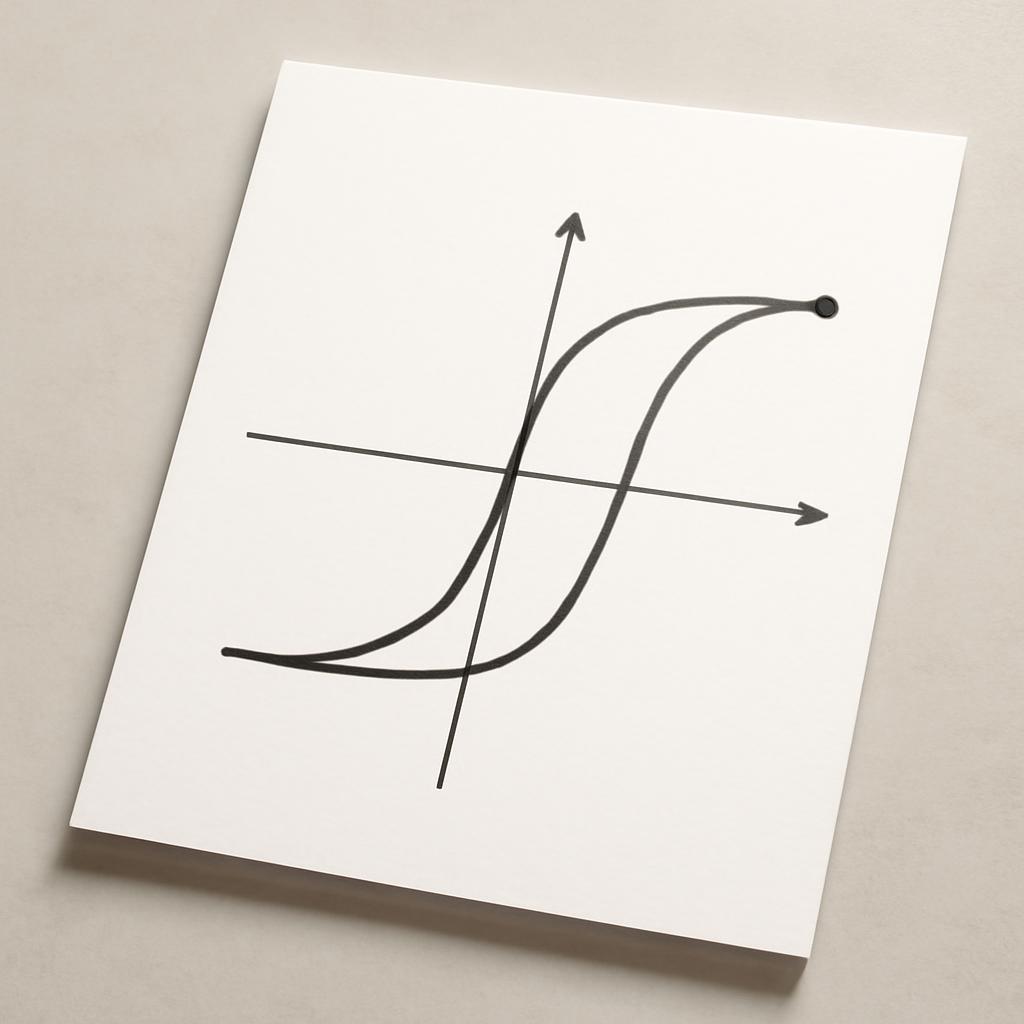

Если говорить чуть более научным языком, то ферромагнитный материал сердечника (например, феррит) состоит из крошечных областей доменов, каждый из которых представляет собой маленький магнитик. Когда через обмотку трансформатора течёт ток, он создаёт магнитное поле, которое заставляет эти домены выстраиваться в одном направлении. Чем сильнее ток, тем больше доменов «смотрят» в одну сторону и тем сильнее общий магнитный поток в сердечнике. Этот процесс и позволяет накапливать и передавать энергию.

Насыщение это состояние, при котором практически все магнитные домены в материале сердечника уже сориентированы по направлению внешнего поля. Дальнейшее увеличение тока в обмотке почти не приводит к росту магнитного потока.

И вот тут-то и начинается самое интересное. Губка, напитавшись водой, просто перестаёт её впитывать. А вот трансформатор в состоянии насыщения превращается из полезного компонента в коварного врага всей схемы. Почему?

Последствия насыщения: чем это грозит вашей схеме?

Когда сердечник «насытился», происходит каскад неприятных событий. Главное из них резкое падение индуктивности обмотки. Индуктивность это, по сути, способность катушки сопротивляться изменению тока . Индуктивность, по сути, является способностью катушки сопротивляться изменению тока. В нормальном режиме она сглаживает ток, накапливая энергию. Когда же индуктивность падает почти до нуля, обмотка трансформатора превращается в обычный кусок провода с очень низким сопротивлением.

Для ключевого элемента схемы (например, MOSFET-транзистора), который управляет этой обмоткой, это равносильно короткому замыканию. Ток через транзистор начинает нарастать лавинообразно, ничем не сдерживаемый. Последствия могут быть самыми разными, но почти всегда плачевными:

• Перегрев и выход из строя ключа. Транзистор просто не рассчитан на такие токи и мгновенно перегревается. Знакомый щелчок и запах горелого классический финал этой драмы.
• Перегрев самого трансформатора. Огромный ток вызывает сильный нагрев обмоток (эффект Джоуля-Ленца), что может повредить изоляцию и сам сердечник.
• Высокочастотный писк или свист. Это явление называется магнитострикцией. В режиме насыщения колебания размеров сердечника становятся гораздо более выраженными и могут входить в слышимый диапазон. Если ваш блок питания вдруг запел это очень плохой знак.
• Нестабильная работа всей схемы. Падение напряжения, сбои в работе контроллера, помехи по всей плате всё это спутники насыщающегося трансформатора.

Запомните простое правило: насыщенный трансформатор это уже не трансформатор, а мощный низкоомный резистор, который очень любит греться и портить жизнь окружающим компонентам.

Так что же приводит наш сердечник в такое плачевное состояние? Неужели он сам по себе решает «устать»? Конечно, нет. За этим всегда стоят конкретные причины, которые мы, как инженеры, должны уметь находить и устранять.

Причины насыщения: кто виноват и что делать?

Итак, мы выяснили, что насыщение это зло. Но откуда оно берётся? Это не случайное явление, а закономерный результат определённых условий. Понимание этих причин ключ к созданию надёжных и стабильных устройств. Давайте разберём главных «провокаторов» этого магнитного бунта.

Основные «виновники» торжества

1. Ошибка в расчётах. Это, пожалуй, самая частая причина, особенно в любительских конструкциях. Если вы намотали слишком мало витков в первичной обмотке или выбрали сердечник недостаточного размера для вашей мощности и частоты, он просто физически не сможет «переварить» необходимый магнитный поток.
2. Постоянное подмагничивание (DC Bias). В некоторых топологиях импульсных преобразователей (например, в обратноходовых, или Flyback) через обмотку течёт не чисто переменный, а пульсирующий ток, имеющий постоянную составляющую. Эта «постоянка» смещает рабочую точку на кривой намагничивания, приближая её к зоне насыщения. Для борьбы с этим в сердечники вводят немагнитный зазор.
3. Повышенное напряжение питания. Трансформатор рассчитывается на определённое входное напряжение. Если оно по какой-то причине окажется выше (скачок в сети, неправильный источник), то и приращение магнитного потока за один импульс будет больше. Это может легко «загнать» сердечник в насыщение.
4. Слишком низкая частота или большой коэффициент заполнения (Duty Cycle). Чем дольше открыт ключ (больше Duty Cycle) и чем ниже частота преобразования, тем больше времени есть у тока, чтобы нарасти, и тем сильнее намагнитится сердечник за один такт.
5. Высокая температура. У большинства ферритовых материалов есть неприятная особенность: с ростом температуры их индукция насыщения (Bsat) снижается. Это значит, что трансформатор, который прекрасно работал в холодном состоянии, под нагрузкой может разогреться и начать входить в насыщение.

Введение немагнитного зазора в сердечник это как установка предохранительного клапана. Он не устраняет давление (постоянное подмагничивание), но позволяет системе выдерживать его, не разрушаясь.

Как видите, причин может быть много, и часто они действуют в комплексе. Например, небольшой просчёт в витках, помноженный на повышенную температуру, почти гарантированно приведёт к проблемам. Чтобы наглядно представить, как разные факторы влияют на риск насыщения, давайте посмотрим на таблицу.

Теперь, когда мы знаем врага в лицо и понимаем его мотивы, пора переходить к самому главному к практике. Как же нам услышать тот самый «тревожный звоночек» и поймать трансформатор на горячем, не дожидаясь фейерверка из сгоревших деталей?

Практическая диагностика: ловим насыщение за хвост

Теория это, конечно, прекрасно, но как быть на практике? Магнитный поток ведь невидимый, его не пощупаешь и на вкус не попробуешь. К счастью, у нас есть несколько верных способов, от простых «дедовских» до высокоточных инструментальных, чтобы вывести наш трансформатор на чистую воду. Давайте наденем воображаемые халаты лаборантов и приступим к исследованиям!

Метод №1: органолептический, или «слушай, смотри и нюхай»

Да-да, не смейтесь! Иногда наши собственные органы чувств лучший первоначальный индикатор проблемы. Этот метод не даст вам точных цифр, но громко просигнализирует, что пора бить тревогу. На что обращаем внимание?

• Странные звуки. Как мы уже упоминали, высокочастотный писк или свист из работающего блока питания это очень плохой симптом. В нормальном режиме трансформатор должен работать практически бесшумно. Если он «поёт», значит, сердечник испытывает сильные механические деформации из-за магнитострикции в режиме, близком к насыщению.
• Чрезмерный нагрев. Любой трансформатор греется, это нормально. Но если вы не можете удержать на нём палец дольше пары секунд или от него буквально пышет жаром это явный перебор. При насыщении резко возрастают потери в меди (из-за огромного тока) и в самом сердечнике, что и приводит к аномальному росту температуры.
• Запах горелого лака. Это уже финальная стадия. Если вы почувствовали характерный запах перегретой изоляции обмоток, значит, процесс зашёл слишком далеко. Пора выключать устройство из сети, пока не случилось непоправимое.

Помните, что эти признаки крик о помощи от вашей схемы. Игнорировать их всё равно что не обращать внимания на лампочку давления масла в автомобиле.

Конечно, эти методы хороши для быстрой диагностики, но они не дают полной картины. Чтобы получить неопровержимые доказательства и понять, *насколько* всё плохо, нам понадобится главный инструмент любого электронщика.

Метод №2: инструментальный, или его величество осциллограф

Вот мы и подобрались к самому надёжному и наглядному способу. Осциллограф позволяет нам буквально заглянуть внутрь работающей схемы и увидеть форму тока, протекающего через первичную обмотку трансформатора. Именно форма этого тока и расскажет нам всю правду.

Что нам понадобится?

Для этого эксперимента нужен двухканальный осциллограф и способ измерить ток. Идеальный вариант токовый пробник. Если его нет, можно обойтись низкоомным резистором (шунтом) номиналом 0.1–1 Ом, включенным последовательно с первичной обмоткой. Один канал осциллографа мы подключаем к управляющему выводу ключа (например, затвору MOSFET), чтобы видеть управляющие импульсы, а второй к токовому шунту, чтобы видеть форму тока.

Анализируем осциллограмму

В здоровом импульсном преобразователе ток через первичную обмотку во время открытого состояния ключа нарастает практически линейно. На осциллограмме это выглядит как ровный наклонный участок, похожий на пилу или трапецию.

Что же мы увидим, если сердечник входит в насыщение? Картина резко меняется. В тот момент, когда достигается порог насыщения, индуктивность обмотки падает. Ток, который до этого сдерживался индуктивностью, начинает расти экспоненциально, почти вертикально. На осциллограмме линейный склон превращается в отвесную скалу, образуя характерный «крюк» или «клюв» на вершине импульса.

Этот резкий изгиб на графике тока самый верный и неопровержимый признак того, что ваш трансформатор «захлебнулся» магнитным потоком.

Увидев такую картину, можно с уверенностью ставить диагноз. Дальнейшая работа устройства в таком режиме крайне опасна. Кстати, о причинах неисправностей. Насыщение одна из самых частых, но далеко не единственная причина поломок в самодельных (и не только) блоках питания.

Как видно из диаграммы, проблемы, связанные с насыщением и последующим выходом из строя силовых ключей, занимают лидирующую позицию. Поэтому умение вовремя диагностировать это состояние критически важный навык.

Метод №3: лабораторный, с помощью LCR-метра

Этот способ подходит не столько для диагностики в работающей схеме, сколько для проверки самого трансформатора «на столе». Некоторые продвинутые LCR-метры (измерители индуктивности, ёмкости и сопротивления) имеют функцию измерения индуктивности с подачей постоянного тока смещения (DC Bias).

Суть метода проста: вы измеряете индуктивность первичной обмотки, постепенно увеличивая ток смещения. Пока сердечник далёк от насыщения, индуктивность будет оставаться практически неизменной. Но как только ток смещения приблизится к току насыщения, вы увидите резкое падение измеряемой индуктивности. Это и будет экспериментально найденная граница. Этот метод отлично подходит для сравнения разных сердечников или для проверки, соответствует ли ваш самодельный трансформатор расчётным параметрам.

Профилактика и лечение: спасаем трансформатор от магнитной лихорадки

Итак, диагноз поставлен. Осциллограф показал зловещий «крюк», трансформатор греется и жалобно пищит. Что дальше? Паниковать и выбрасывать катушку в мусорное ведро? Ни в коем случае! В электронике, как и в медицине, правильный диагноз это уже половина лечения. А вторая половина это грамотные и последовательные действия. Давайте разберёмся, как можно «вылечить» уже существующую проблему и, что ещё важнее, как не допустить её в будущем.

Лучшее лечение это профилактика на этапе расчёта

Банально, но факт: большинство проблем с насыщением закладывается ещё на этапе проектирования. Попытка сэкономить на размере сердечника или намотать обмотку «на глазок» почти всегда заканчивается плачевно. Поэтому, прежде чем браться за паяльник, стоит вооружиться калькулятором.

К счастью, сегодня не обязательно вручную выводить сложные формулы. Существует множество онлайн-калькуляторов и специализированных программ (например, от производителей ферритов, таких как TDK, Ferroxcube), которые сделают большую часть работы за вас. Вам лишь нужно задать исходные данные:

• Диапазон входных и выходных напряжений.
• Максимальную выходную мощность.
• Рабочую частоту преобразователя.
• Типологию преобразователя (Flyback, Forward, Push-Pull и т.д.).
• Параметры выбранного сердечника (их всегда можно найти в даташите на конкретный материал).

Программа сама рассчитает необходимое количество витков, порекомендует диаметр провода и, самое главное, покажет, насколько далека будет рабочая точка от индукции насыщения (Bsat). Старайтесь всегда оставлять запас хотя бы в 20-30%. Это убережёт вас от проблем при повышении температуры или скачках сетевого напряжения.

Что делать, если проблема уже проявилась?

Допустим, вы собрали устройство, и оно демонстрирует все признаки насыщения. Не спешите всё разбирать. Есть несколько способов исправить ситуацию, не прибегая к полной перемотке трансформатора. Давайте рассмотрим их от простого к сложному.

1. увеличить число витков первичной обмотки

Это самый прямой и логичный способ. Индуктивность прямо пропорциональна квадрату числа витков. Увеличив количество витков всего на 10-15%, вы значительно поднимете индуктивность, что приведёт к снижению тока намагничивания и отодвинет сердечник от опасной зоны. Конечно, этот метод сработает, только если на каркасе катушки ещё осталось свободное место.

2. ввести немагнитный зазор

Этот метод настоящее спасение для однотактных обратноходовых преобразователей (Flyback), где проблема подмагничивания стоит особенно остро. Немагнитный зазор это, по сути, небольшая воздушная прослойка в магнитопроводе. Его можно сделать, слегка подточив центральный керн Ш-образного сердечника или просто проложив между половинками тонкую диэлектрическую прокладку (из скотча, лакоткани, бумаги).

Зазор в сердечнике это компромисс: мы жертвуем частью индуктивности, чтобы получить огромный запас по току насыщения. Он позволяет сердечнику накопить гораздо больше энергии, прежде чем он «сдастся».

Величина зазора подбирается экспериментально или по расчётам. Начните с минимальной толщины (0.1-0.2 мм) и контролируйте форму тока осциллографом. Вы удивитесь, как сильно изменится картина.

3. повысить рабочую частоту

Чем выше частота, тем меньше времени длится каждый импульс, а значит, магнитный поток просто не успевает дорасти до критических значений. Если ваш ШИМ-контроллер позволяет регулировать частоту, попробуйте её увеличить. Но будьте осторожны: повышение частоты увеличивает динамические потери в ключевом транзисторе и потери в самом сердечнике. Здесь важно найти золотую середину.

4. проверить внешние факторы

Иногда проблема кроется не в трансформаторе. Убедитесь, что напряжение на входе вашего блока питания не превышает расчётное. Проверьте, не потребляет ли нагрузка ток больше, чем тот, на который рассчитан преобразователь. Иногда банальная неисправность в нагрузке может загонять в насыщение вполне корректно рассчитанный трансформатор.

Чтобы систематизировать эти методы, давайте сведём их в одну удобную таблицу.

Как видите, у нас в арсенале есть целый набор инструментов. Главное подходить к решению проблемы системно: сначала точно определить причину, а затем выбрать наиболее подходящий метод «лечения». И помните, что самый надёжный путь это грамотное проектирование, которое избавит вас от головной боли на этапе отладки.

Золотые правила трансформаторостроения: подводим итоги

Мы с вами научились ставить диагноз и назначать «лечение» нашему трансформатору. Но, как известно, мудрый доктор предпочитает профилактику. Создание надёжного импульсного трансформатора это не шаманство, а инженерное искусство, основанное на трёх китах: правильном расчёте, качественных компонентах и внимательном тестировании. Никогда не пренебрегайте даташитами на ферритовые сердечники! В них скрыта вся ключевая информация: марка материала, начальная магнитная проницаемость, и, что самое важное для нас, зависимость индукции насыщения от температуры.

Выбирая сердечник, всегда думайте с запасом. Небольшой перерасход на сердечник большего типоразмера сегодня сэкономит вам гораздо больше денег и нервов на сгоревших транзисторах завтра. Это как строить дом: можно сэкономить на фундаменте, но долго ли такой дом простоит? Ответ, я думаю, очевиден. Чтобы наглядно оценить, какие методы борьбы с насыщением наиболее популярны и эффективны, взгляните на эту диаграмму.

И всё же, мир импульсной техники полон нюансов и тонкостей. Даже после подробного разбора темы всегда остаются вопросы. Поэтому я собрал ответы на самые частые из них, чтобы у вас под рукой была небольшая шпаргалка.

Заключение

Вот мы и прошли весь путь от теории магнитного потока до практических методов диагностики и «лечения» трансформаторов. Мы выяснили, что насыщение сердечника это коварный, но вполне предсказуемый процесс, которого можно избежать при грамотном подходе. Понимание его природы, причин и последствий это фундаментальный навык для любого, кто работает с силовой электроникой.

Поэтому мой главный совет: всегда начинайте с расчётов, не экономьте на размере сердечника и обязательно проверяйте свои творения под нагрузкой с помощью осциллографа. Этот прибор ваши глаза, которые увидят то, что скрыто от ушей и носа. Не бойтесь экспериментировать, но делайте это осознанно. Каждая ошибка это не провал, а бесценный опыт, который делает вас лучшим инженером. Успехов в ваших проектах и пусть ваши трансформаторы всегда работают в штатном режиме!
